基于 STF 的 iOS 远程真机器控制，踩坑经验分享-振振有词，胡说八道

介绍

STF (or Smartphone Test Farm) is a web application for debugging smartphones, smartwatches and other gadgets remotely, from the comfort of your browser.

Github 传送门

简单来说，就是可以在浏览器上远程操作真机的解决方案，是由 "Device Farmer" 这个组织提供。本身 stf 不支持 iOS 设备，所以 “Device Framer” 又单独提供了 “stf_ios_support” 项目，本文讲述该项目部署操作的过程以及遇到的问题。

原理

实际上，stf_ios_support 真机操作也是基于 WebDriverAgent 项目实现，基本想要远程操控 iOS 设备，都依赖 WebDrviverAgent 项目。由于国内的 iPhone 手机端口封闭，所以外部无法直接访问，因此依赖 wdaproxy 将手机端口映射，PC 就可以直接通过http://localhost:7000/status来访问、操作对应的设备。而 stf_ios_support 实际上就是一个 WebSocket 服务器，用来监听、设备的连接，和传输 STF Server 发过来的指令（简单理解，就是包了一层 Proxy）。当然还有最重要的，真机画面是通过 ios_video_enabler、ffmpeg 实现.

开始

材料

Docker Desktop 容器
Mac 笔记本
Xcode
VPN（科学上网，非必要）
苹果开发者账号、以及签名证书

第 1 步：工程初始化

检出 stf_ios_support 目录到 Mac 本机目录，并 cd 到 stf_ios_support 目录，执行 ./init.sh 文件，脚本执行的前提需要先安装好 Xcode 并将开发者信息配置正确（这里不讲述 Xcode 如何配置，默认你已经配置成功），如果网络不好的建议科学上网，否则很多组件会拉不下来。

git clone https://github.com/DeviceFarmer/stf_ios_support.git;
cd stf_ios_support
./init.sh

如果成功，会显示如下信息：

zhudezhen@zhudezhendeMacBook-Pro stf_ios_support % ./init.sh
Xcode 13.0 installed
jq		=> version 1.6
graphicsmagick		=> version 1.3.36
zeromq		=> version 4.3.4
protobuf		=> version 3.17.3
yasm		=> version 1.3.0_2
pkg-config		=> version 0.29.2_3
carthage		=> version 0.38.0
automake		=> version 1.16.3_1
autoconf		=> version 2.71
libtool		=> version 2.4.6_3
wget		=> version 1.21.1
go		=> version 1.16.5
node@12		=> version 12.22.3
libsodium		=> version 1.0.18_1
czmq		=> version 4.2.0
jpeg-turbo		=> version 2.1.0
nanomsg		=> version 1.1.5
libgcrypt		=> version 1.9.3
gnutls		=> version 3.6.16
mobiledevice		=> version 2.0.0
libplist - HEAD already installed
libplist - installed HEAD is version 2.2.1 ( ==2.2.1 )
libusbmuxd - HEAD already installed
libusbmuxd - installed HEAD is version 2.0.3 ( ==2.0.3 )
zhudezhen@zhudezhendeMacBook-Pro stf_ios_support %

第 2 步：安装 STF 服务

首先，需要安装 Docker DeskTop 客户端容器，安装完成后，确保 docker 容器配置正确。

然后，复制 stf_ios_support 目录下的 server 文件夹，到另外一个目标目录（目的是区分下，不容易造成混淆，不复制也没问题），cd 到目标目录 server 中的 cert 下，执行 gencert.sh 脚本，该服务就是 Docker 下的 STF 服务器。

cp stf_ios_support/server xxxx/xxxx/test/;
cd xxxx/xxxx/test/server/cert/;
./gencert.sh

显示如下信息，完成自签名证书：

zhudezhen@zhudezhendeMacBook-Pro cert % ./gencert.sh
Generating a 2048 bit RSA private key
.....................+++
...............................................................+++
writing new private key to 'server.key'
-----
zhudezhen@zhudezhendeMacBook-Pro cert %

然后，修改目录文件夹 server/.env 文件，将 PUBLIC_IP、HOSTNAME 改为本机 ip，例如：这里的 192.168.199.191

PUBLIC_IP=192.168.199.191
SECRET=secret
RETHINKDB_PORT_28015_TCP=tcp://rethinkdb:28015
HOSTNAME=192.168.199.191
STF_IMAGE=livxtrm/devicefarmer:latest

然后，切回到目标文件夹 server 根目录，执行 docker-compose up 命令(科学上网)，向 Docker 容器中，安装 STF 服务器，命令行开始，等待完成即可。

zhudezhen@zhudezhendeMacBook-Pro server % docker-compose up
Creating network "server_default" with the default driver
Creating volume "server_rethinkdb" with default driver
Creating volume "server_storage-temp" with default driver
Pulling rethinkdb (rethinkdb:2.3)...
2.3: Pulling from library/rethinkdb
2746a4a261c9: Download complete
4c1d20cdee96: Download complete
0d3160e1d0de: Download complete
c8e37668deea: Download complete
b7d1bf5200eb: Download complete
f6b24861af7c: Download complete
677900de5c00: Download complete
7c6f2faef424: Download complete

安装成功显示如下。

注意：如果容器中有任何服务起不来，建议将容器的内容(包括：Containers/Apps、Images、Volumes)，全部删除，然后，重新执行 docker-compose up 命令。

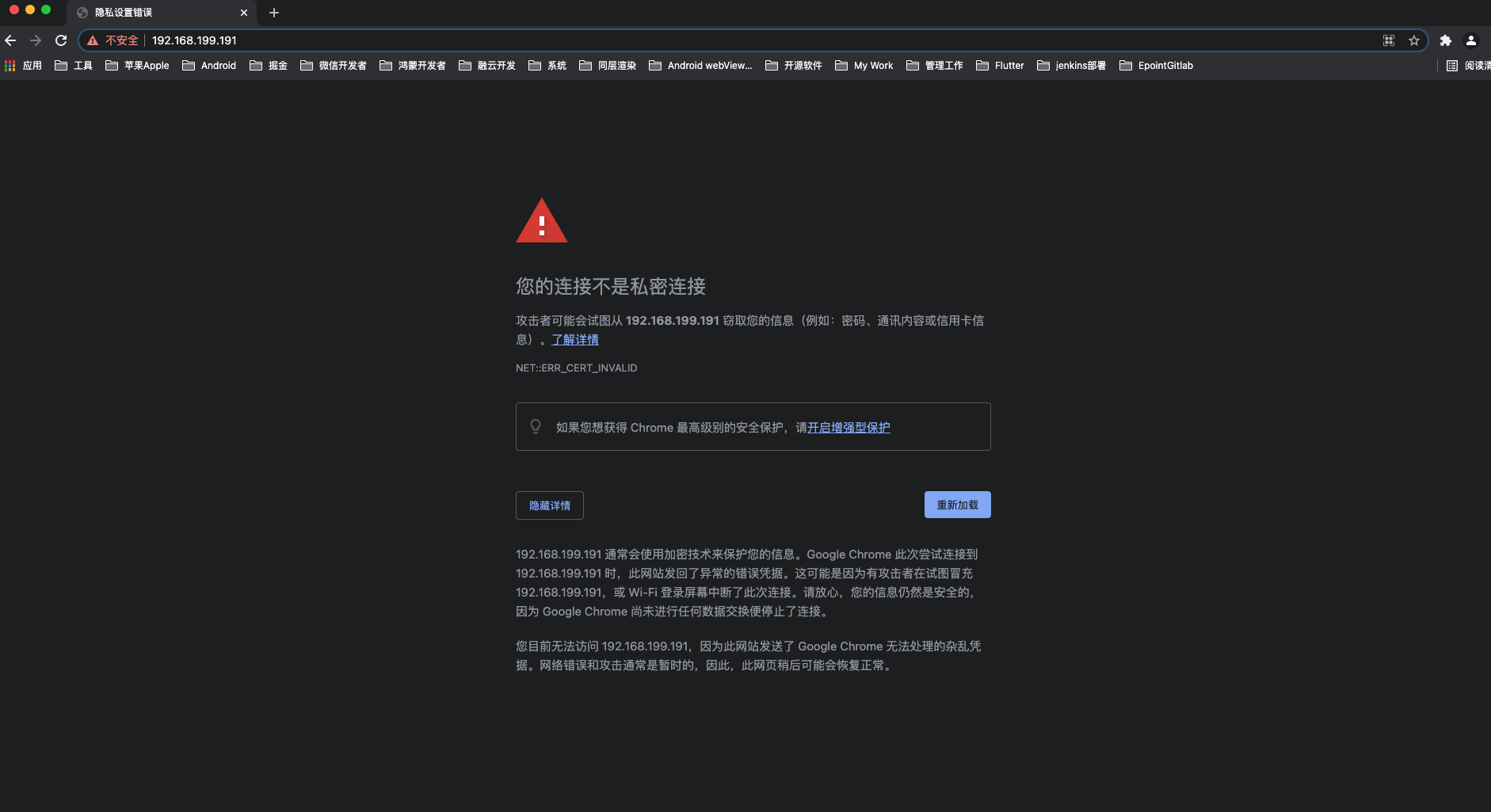

这时候，你已经可以通过浏览器访问 http://192.168.199.191 查看 STF 服务，然后你会发现，浏览器访问不了，如下：

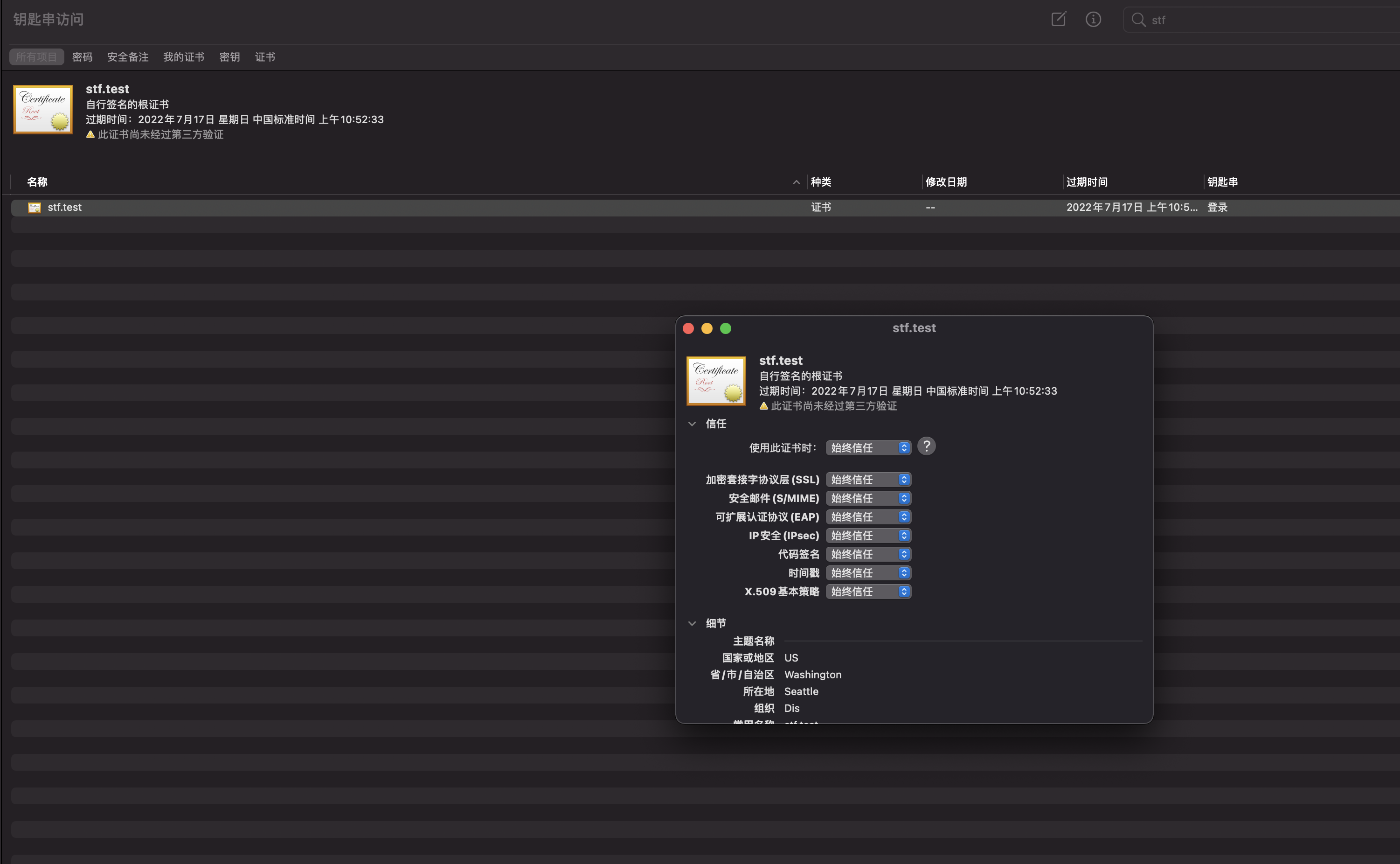

你需要将目标文件夹中的 server/cert/server.crt 导入进系统的“登陆钥匙串”中，并修改为“始终信任”。

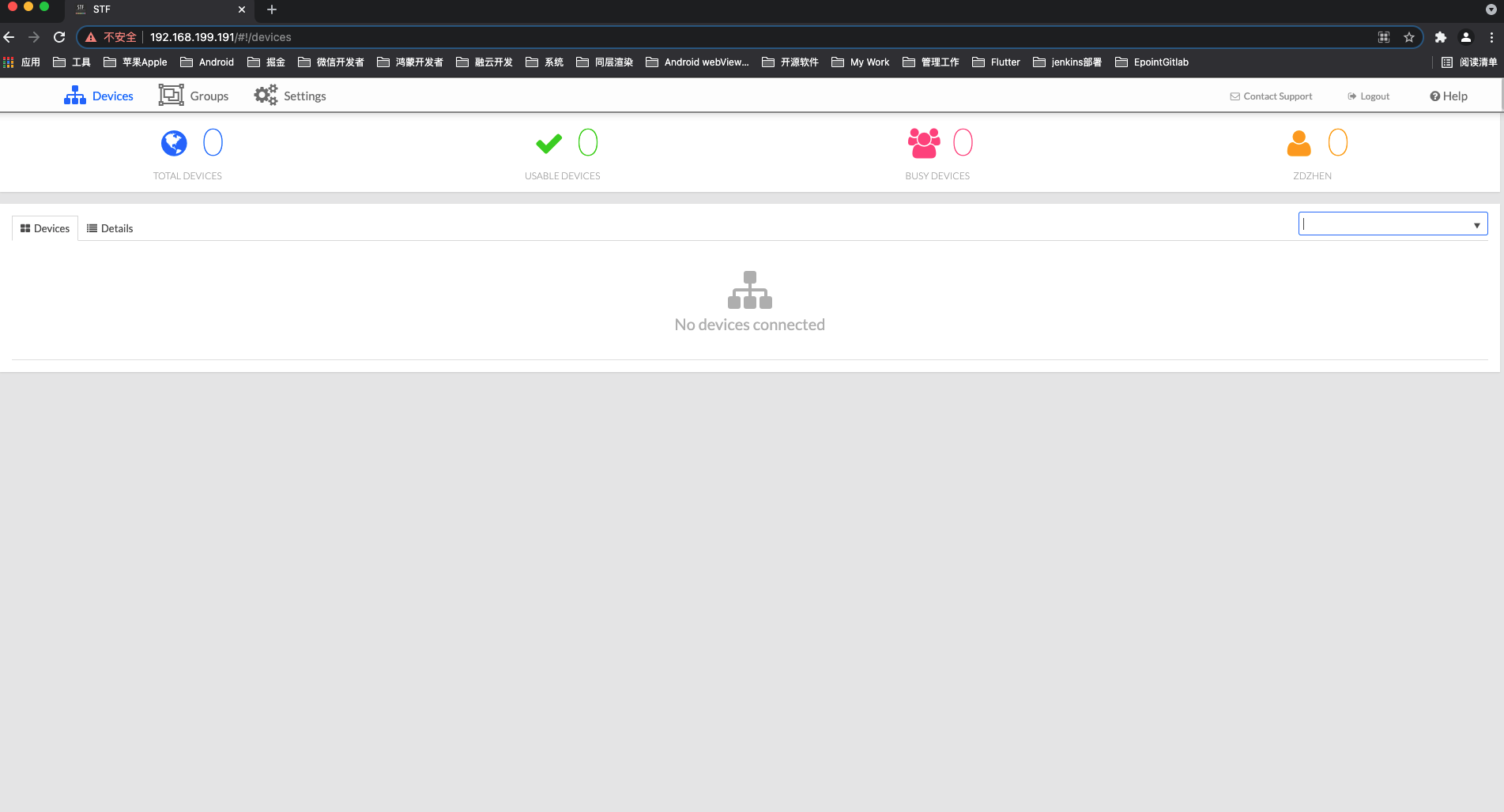

这时候，你刷新浏览器，会发现高级中的选项，多了个熟悉的操作，点击继续前往192.168.199.191（不安全），就可以访问了。（账号/邮箱随意输入）

第 3 步：编译 stf_ios_support 服务器

回到 stf_ios_support 目录中，复制 config.json.example 到 config.json ，编辑里面的信息，因为是 json 文件，所以里面的注释要全部移除，有两段配置信息，上面一段 json 是最简单配置的事例，下面一段是完整配置事例，我们复制下面一段即可。

需要修改 json 字段中的 "xcode_dev_team_id"、 “stf”、“install”、“bin_paths” 中的信息，其他不用修改，如下：

{
   ...
   // iOS 开发者组织的 teamid，这个开发者证书的组织id有关，可以前往要是串查看
  "xcode_dev_team_id": "xxxx",
  "stf": {
    // STF 服务所在服务的 ip 地址，就是上文 server/.env 环境配置的地址
    "ip": "192.168.199.191",
    "hostname": "192.168.199.191"
  },
  "install": {
    // 修改为当前 stf_ios_support 中的目录地址即可
    "root_path": "xxxxx/xxxx/stf_ios_support",
    "config_path": "xxxxx/xxxx/stf_ios_support/config.json",
    "set_working_dir": false
  },
  "bin_paths": {
    // 这里需要修改 osx_ios_video_enabler => video_enabler
    "video_enabler": "bin/video_enabler",
  }
}

配置完成后，在命令行执行，make 命令，开始编译 stf_ios_support 服务器（同样科学上网），等待编译完成，信息如下：

zhudezhen@zhudezhendeMacBook-Pro stf_ios_support % make
GIT_COMMIT="12aabb5d3ac0b9b6fce56de4a4c7368bff695f27" GIT_DATE="1619067214" GIT_REMOTE="https://github.com/DeviceFarmer/stf_ios_support.git" EASY_VERSION="1.0" /Applications/Xcode13-beta.app/Contents/Developer/usr/bin/make -C coordinator
go get
go get .
go build -o ../bin/coordinator -ldflags "-X main.GitCommit=12aabb5d3ac0b9b6fce56de4a4c7368bff695f27 -X main.GitDate=1619067214 -X main.GitRemote=https://github.com/DeviceFarmer/stf_ios_support.git -X main.EasyVersion=1.0" .
git clone https://github.com/nanoscopic/ios_video_stream.git repos/ios_video_stream
Cloning into 'repos/ios_video_stream'...
remote: Enumerating objects: 1923, done.
remote: Counting objects: 100% (1923/1923), done.
remote: Compressing objects: 100% (649/649), done.
Receiving objects:  29% (574/1923), 11.18 MiB | 1.09 MiB/s s

这时候，其实编译无法成功，首先你会遇到第 1 个报错，信息如下：

o build -o ios_video_pull .
go: github.com/nanoscopic/ios_video_pull: package github.com/google/gousb imported from implicitly required module; to add missing requirements, run:
	go get github.com/google/gousb@v0.0.0-20190812193832-18f4c1d8a750
make[1]: *** [ios_video_pull] Error 1
make: *** [repos/ios_video_pull/ios_video_pull] Error 2

这个报错是因为，ios_video_pull 的配置文件中缺少了 gousb 模块，需要修改 repos/ios_video_pull/go.mod 文件，内容如下:

module github.com/nanoscopic/ios_video_pull

go 1.14

require (
    github.com/danielpaulus/quicktime_video_hack v0.0.0-20200514194616-c4570b6b687c
    //  ******* BEGIN  添加这一行即可 ******
    github.com/google/gousb v0.0.0-20190812193832-18f4c1d8a750
    //  ******* END  添加这一行即可 ******
    // indirect
    github.com/nanomsg/mangos v2.0.0+incompatible
    github.com/sirupsen/logrus v1.6.0
    go.nanomsg.org/mangos/v3 v3.0.1
    nanomsg.org/go/mangos/v2 v2.0.8 // indirect
)

然后，重新执行 make 命令，就继续往下走了，然后又会遇到第 2 个报错：

go build .
cp repos/wdaproxy/wdaproxy bin/wdaproxy
go get github.com/fsnotify/fsnotify
go get github.com/sirupsen/logrus
go build view_log.go
view_log.go:13:5: no required module provides package github.com/fsnotify/fsnotify: go.mod file not found in current directory or any parent directory; see 'go help modules'
view_log.go:14:5: no required module provides package github.com/sirupsen/logrus: go.mod file not found in current directory or any parent directory; see 'go help modules'
make: *** [view_log] Error 1
zhudezhen@zhudezhendeMacBook-Pro stf_ios_support %

意思是，go.mod 文档找不到，这时候需要执行如下命令：

go mod init view_log.go;
go mod tidy ;

继续 make，又继续往下走了...，接下来又会遇到 WebDriverAgent 的报错：

/bin/sh: ./Scripts/bootstrap.sh: No such file or directory
make: *** [repos/WebDriverAgent/Carthage/Checkouts/RoutingHTTPServer/Info.plist] Error 127

这是因为 WebDriverAgent 最新的项目你不用 bootstrap.sh 了，直接可以用，所以我们需要手动更改配置、并修改脚本文件。

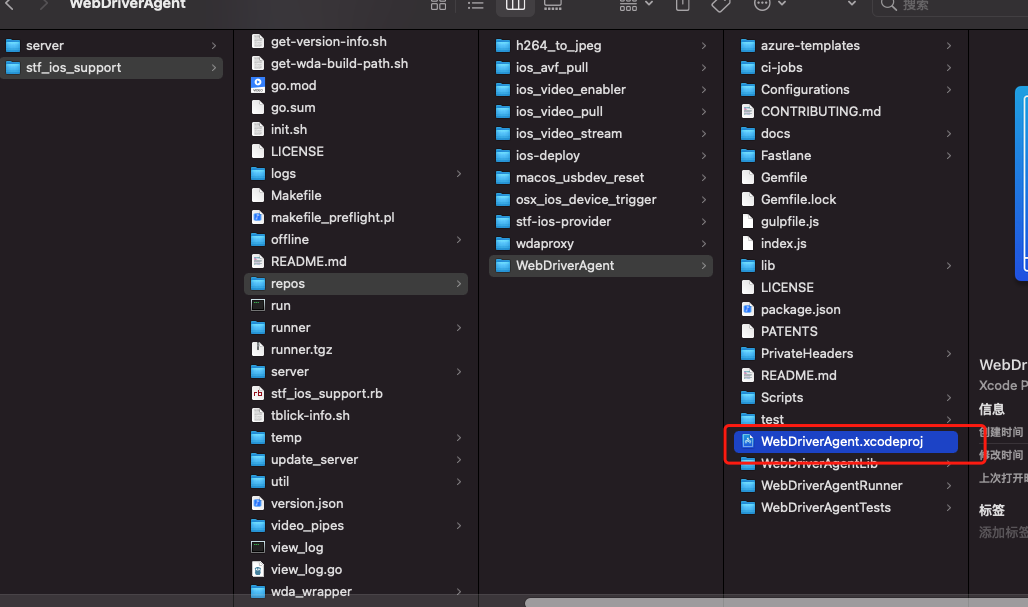

首先，cd 到 stf_ios_support/repos/WebDriverAgent 的目录，使用 Xcode IDE 打开这个项目

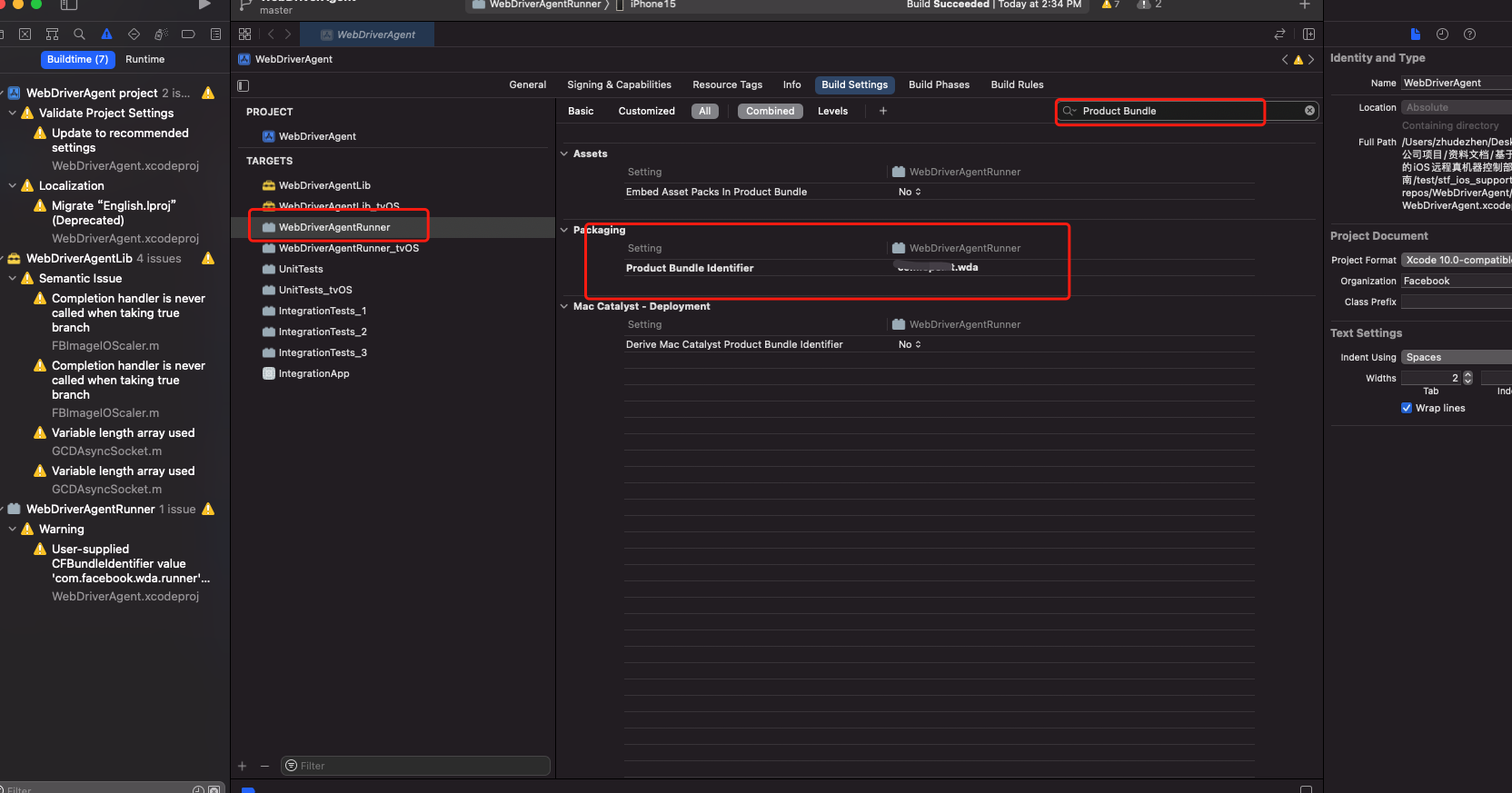

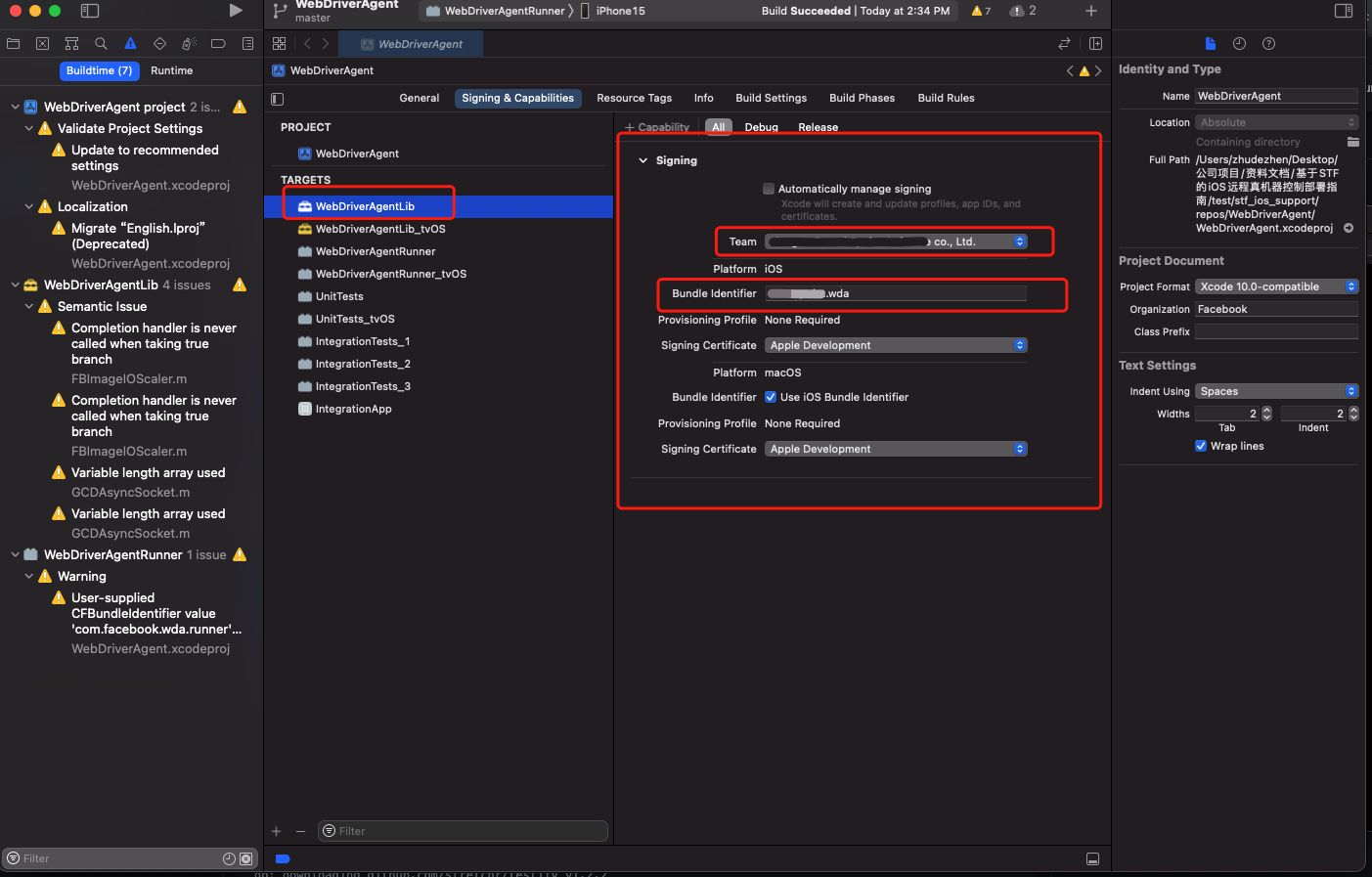

修改 Target 为 WebDriverAgentLib 的 BundleId 属性，以及自己可用的描述文件。

修改 Target 为 WebDriverAgentRunner 的 BundleId，以及自己可用的描述文件，BundleId 和上文的值保持一致。

最后，可以修改 Target 目标，和构建的目标真机，可以按 command+U 进行测试。

有如下信息说明成功了。

然后，我们回到 stf_ios_support 上，找到 stf_ios_support/makefile 文件，找到下这行代码：

repos/WebDriverAgent/Carthage/Checkouts/RoutingHTTPServer/Info.plist: | repos/WebDriverAgent
    cd repos/WebDriverAgent && ./Scripts/bootstrap.sh

修改为如下：

repos/WebDriverAgent/Carthage/Checkouts/RoutingHTTPServer/Info.plist: | repos/WebDriverAgent
    pwd

然后，继续 make ...，基本上到这里，就 ok 了，如下信息:

    Signing Identity:     "Apple Development: 德振 朱 (5LLQQ4S25F)"
    Provisioning Profile: "epoint_develop"
                          (99f3dc52-90a2-4a39-ba42-2d4f14987b3e)

    /usr/bin/codesign --force --sign A7EAFF73719AECC112E9E746E0659D08F20BD121 --entitlements /Users/zhudezhen/Library/Developer/Xcode/DerivedData/WebDriverAgent-dvupaxwdbymikpdqfnltimkvxrvr/Build/Intermediates.noindex/WebDriverAgent.build/Debug-iphoneos/WebDriverAgentRunner.build/WebDriverAgentRunner.xctest.xcent --timestamp\=none --generate-entitlement-der /Users/zhudezhen/Library/Developer/Xcode/DerivedData/WebDriverAgent-dvupaxwdbymikpdqfnltimkvxrvr/Build/Products/Debug-iphoneos/WebDriverAgentRunner-Runner.app
/Users/zhudezhen/Library/Developer/Xcode/DerivedData/WebDriverAgent-dvupaxwdbymikpdqfnltimkvxrvr/Build/Products/Debug-iphoneos/WebDriverAgentRunner-Runner.app: replacing existing signature

** TEST BUILD SUCCEEDED **

zhudezhen@zhudezhendeMacBook-Pro stf_ios_support %

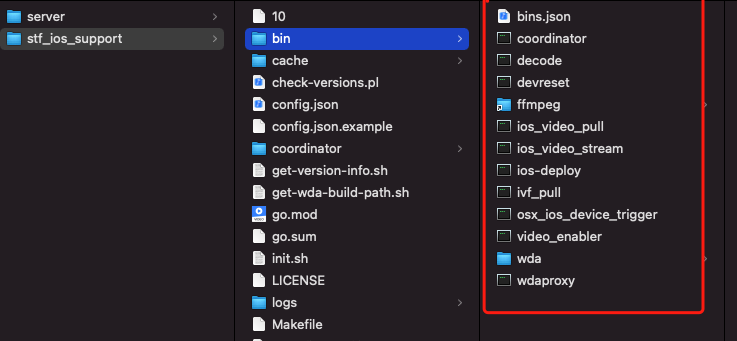

编译的产出物如下：

第 4 步

插上你的设备，然后执行如下命令:

stf_ios_support/run;

控制台会有如下，输出信息:

zhudezhen@zhudezhendeMacBook-Pro stf_ios_support % ./run
INFO[0000] auto network interface set; using en0         interface_name=en0 type=default_iface
INFO[0000] Process start - device_trigger                binary=bin/ios-deploy proc=device_trigger type=proc_start
INFO[0000] Process start - stf_ios_provider              binary=/usr/local/opt/node@12/bin/node client_hostname=zhudezhendeMacBook-Pro.local client_ip=192.168.199.191 location=macmini/zhudezhendeMacBook-Pro.local proc=stf_ios_provider server_hostname=192.168.199.191 server_ip=192.168.199.191 type=proc_start
INFO[0000] Device object created                         dev_ios_port=9240 dev_name=iPhone15 dev_uuid="***401E" type=devd_create usbmuxd_port=9920 vid_port=8000 vnc_port=5901 wda_port=8100
INFO[0000] Device connected                              dev_name=iPhone15 dev_uuid="***401E" type=dev_connect
INFO[0000] Process start - ivf                           binary=bin/ivf_pull outSpec="tcp://127.0.0.1:7879" proc=ivf type=proc_start uuid="***401E"
INFO[0000] Process start - video_enabler                 binary=bin/video_enabler proc=video_enabler type=proc_start uuid="***401E"
INFO[0000] Process start - ios_video_stream              binary=bin/ios_video_stream port=8000 proc=ios_video_stream pullSpec="tcp://127.0.0.1:7879" tunName=en0 type=proc_start uuid="***401E"
WARN[0000] Process end - ivf                             proc=ivf type=proc_end uuid="***401E"
INFO[0000] Process start - ivf                           binary=bin/ivf_pull outSpec="tcp://127.0.0.1:7879" proc=ivf type=proc_start uuid="***401E"
INFO[0000] Device disconnected                           dev_name=iPhone15 dev_uuid="***401E" type=dev_disconnect
String to parse:{"type":"frame1","width":1170,"height":2532,"clickScale":1000,"uuid":"00008101-001945562001401E"

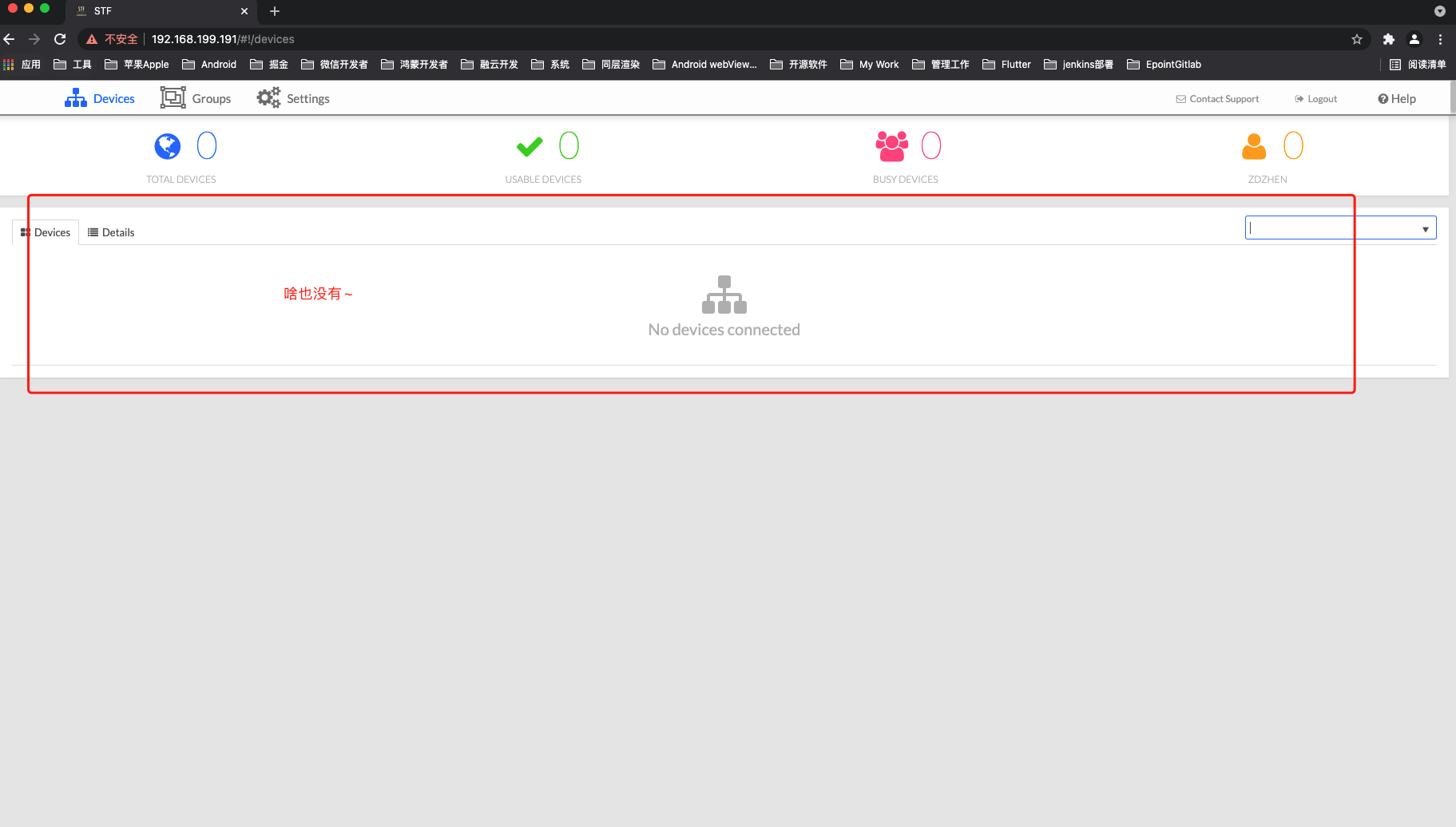

这时候，我们看到 stf_ios_support，似乎找到设备了，但是在STF网页上依旧找不到设备。

这是因为，wda 没有启动，所以没有设备，为什么没有启动呢？你可以把 stf_ios_support/config.json 中的 video.enable 修改为 false，重新尝试下：

  "video": {
    "enabled": false,
  },

重新启动服务 stf_ios_support/run，惊奇地发现:

dezhendeMacBook-Pro.local proc=stf_ios_provider server_hostname=192.168.199.191 server_ip=192.168.199.191 type=proc_start
INFO[0001] Device object created                         dev_ios_port=9240 dev_name=iPhone15 dev_uuid="***401E" type=devd_create usbmuxd_port=9920 vid_port=8000 vnc_port=5901 wda_port=8100
INFO[0001] Device connected                              dev_name=iPhone15 dev_uuid="***401E" type=dev_connect
trying to get ios version
INFO[0003] Process start - wdaproxy                      --iosDeploy=bin/ios-deploy binary=../wdaproxy iosVersion=15.0 proc=wdaproxy type=proc_start uuid="***401E" wdaPort=8100
INFO[0007] WDA Running                                   proc=wdaproxy type=wda_started uuid="***401E"
Status response: {"value":{"build":{"productBundleIdentifier":"com.facebook.WebDriverAgentRunner","time":"Jul 17 2021 14:34:00"},"device":{"name":"whocares","udid":"00008101-001945562001401E"},"ios":{"ip":"169.254.124.5"},"message":"WebDriverAgent is ready to accept commands","os":{"name":"iOS","sdkVersion":"15.0","testmanagerdVersion":28,"version":"15.0"},"ready":"true","state":"success"},"status":0}
INFO[0010] Fetched WDA session                           id=AD259002-A2CD-4C72-AF56-B38F42FB60B4 type=wda_session uuid="***401E"
window size response: {
  "value" : {
    "width" : 390,
    "height" : 844
  },
  "sessionId" : "AD259002-A2CD-4C72-AF56-B38F42FB60B4"
}
INFO[0010] Fetched device screen dimensions              height=844 type=device_dimensions uuid="***401E" width=390
INFO[0010] Process start - stf_device_ios                binary=/usr/local/opt/node@12/bin/node clickHeight=844 clickScale=1000 clickWidth=390 client_ip=192.168.199.191 device_name=iPhone15 frame_server="ws://192.168.199.191:8000/echo" node_port=9240 proc=stf_device_ios server_host=192.168.199.191 server_ip=192.168.199.191 stream_height=0 stream_width=0 type=proc_start uuid="***401E" video_port=8000 vnc_scale=2

WDA 居然启动了，于是在浏览器器上，我们发现了设备（居然还是 Android 的图标，真丑）：

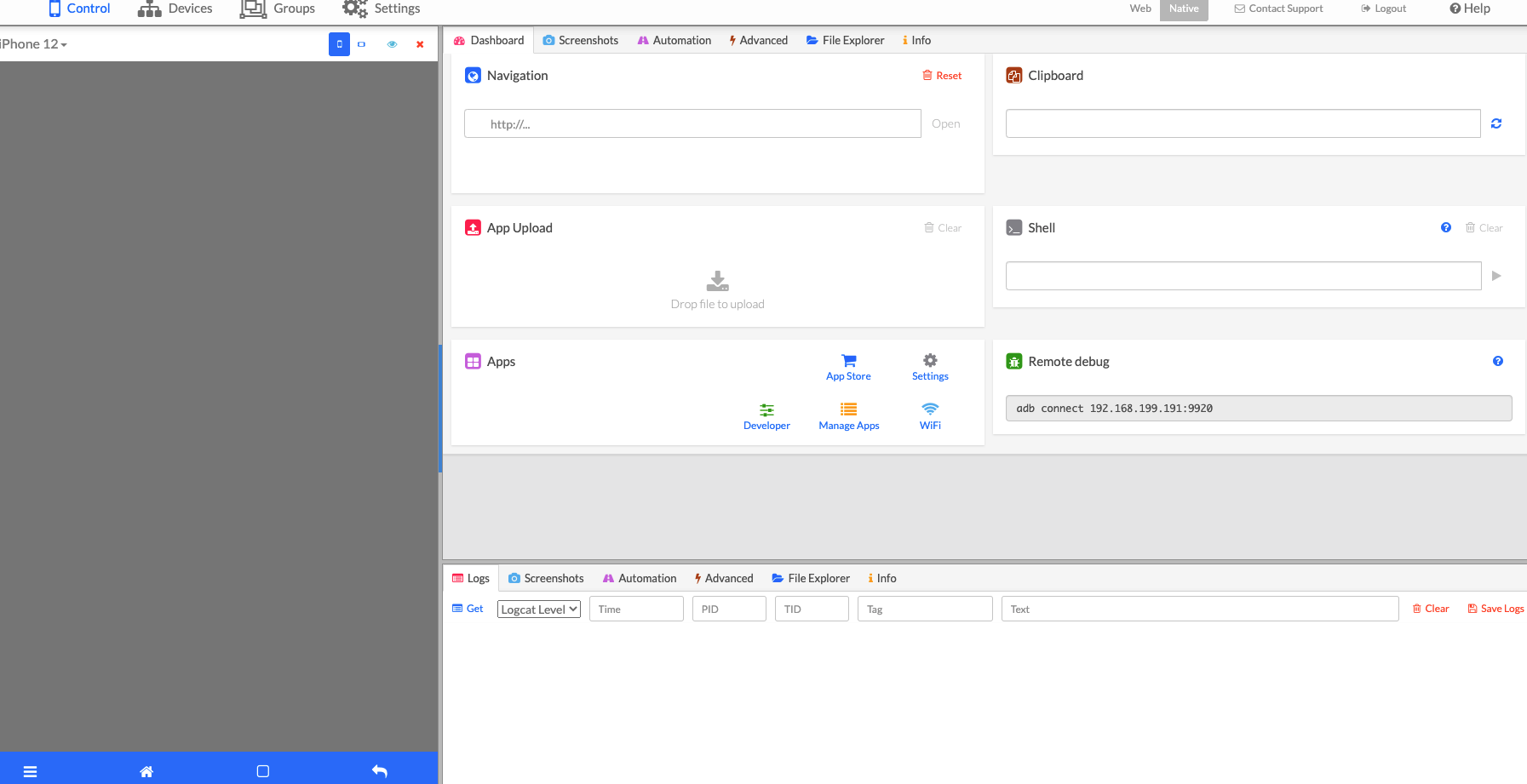

我们点击设备进去，发现黑屏，没有内容，啥也没有（T_T）

但是进行点击 home 按键、手势拖拽操作时，对应的设备也会进行操作，想必肯定和之前的 “video.enable" 有关，于是将参数，改回 true 之后，重新运行 stf_ios_support，发现 wda 又启不来，连不上 STF（T_T），无奈，我去看了 go 代码，反复打日志、重新编译，在 stf_ios_support/coordinator/coordiantor.go文件中，找到一处可疑代码：

if !o.config.Video.Enabled ||
    ( o.devd.okVidInterface == true && o.devd.okFirstFrame == true ) ||
    videoMethod == "app" {
        o.devd.wdaStarted = true

        time.Sleep( time.Second * 2 )

        fmt.Printf("trying to get ios version\n")

        log.WithFields( log.Fields{
            "type":        "ios_version",
            "dev_name":    o.devd.name,
            "dev_uuid":    uuid,
            "ios_version": o.devd.iosVersion,
        } ).Debug("IOS Version")

        proc_wdaproxy( o, devEventCh, false )
}

全文只有这里在执行启动 wda，用了!o.config.Video.Enable去判断，为什么？此时此刻，我不想分析作者的用意了，于是我将代码修改为如下：

// if !o.config.Video.Enabled ||
//     ( o.devd.okVidInterface == true && o.devd.okFirstFrame == true ) ||
//     videoMethod == "app" {
        o.devd.wdaStarted = true

        time.Sleep( time.Second * 2 )

        fmt.Printf("trying to get ios version\n")

        log.WithFields( log.Fields{
            "type":        "ios_version",
            "dev_name":    o.devd.name,
            "dev_uuid":    uuid,
            "ios_version": o.devd.iosVersion,
        } ).Debug("IOS Version")

        proc_wdaproxy( o, devEventCh, false )
// }

然后执行如下命令：

rm ./bin/coordinator && make && ./run

这时候，我们发现，视频插件和 wda 一起启动了，但是依旧看不到画面，这里是因为 iOS 的画面是依赖视频流的所以需要在设备上挂起视频流服务，怎么操作呢？

需要做如下操作，验证是否连接到设备，可以使用如下命令：

stf_ios_support/bin/ivf_pull list;

如果什么也没有输出，说名设备没有链接上，这时候，可以选择系统的“quicktime-> 新建影片录制 -> 选择 iPhone 设备”，这时候再执行命令，我们发现会有如下输出：

zhudezhen@zhudezhendeMacBook-Pro stf_ios_support % ./bin/ivf_pull list
--Device--
  Name:amp
  UDID:b5457eeaa93eb8a3c6ce3fee90c5c9f75251593b
zhudezhen@zhudezhendeMacBook-Pro stf_ios_support %

然后依次，输入如下命令，信任设备:

// 设备信任
idevicepair pair
// 确认设备视频拉取服务的 pid
./bin/ios_video_pull -devices -decimal
// 重置设备的视频流
./bin/devreset [decimal product ID] 1452

然后重新执行 stf_ios_support/run，这一次效果如下：

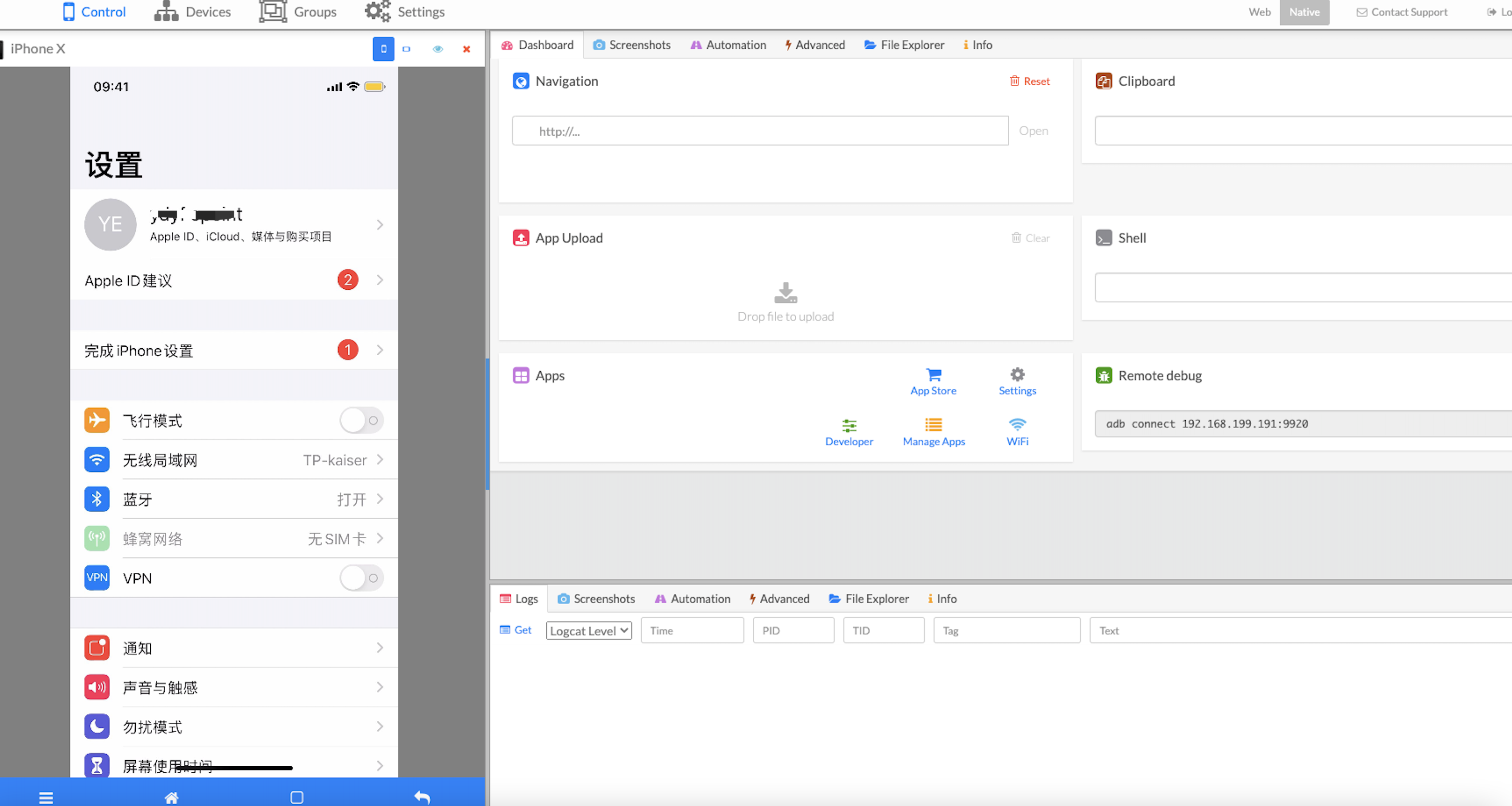

画面也有了，同时也能远程操作，到这里，流程算是全部走完了。

FAQ

docker-compose up 安装报错

Creating server_rethinkdb_1 ...
Creating server_auth_1      ...
Creating server_storage-temp_1 ... error
Creating server_rethinkdb_1    ... done
Creating server_auth_1         ... done

Creating server_triproxy_1     ... done
Creating server_dev-triproxy_1 ... done
Creating server_migrate_1      ... done
Creating server_reaper_1       ... done
Creating server_processor_1    ... done
Creating server_api_1          ... done

ERROR: for storage-temp  Cannot start service storage-temp: OCI runtime create failed: invalid mount {Destination:data Type:bind Source:/var/lib/docker/volumes/af0f503b3f078ce72a2b09a66ca00da675709239e3c4f67bcf42575e44aa511d/_data Options:[rbind]}: mount destination data not absolute: unknown
ERROR: Encountered errors while bringing up the project.

需要修改目标目录 server/storage-temp/Dockerfile 文件中的 VOLUME 中的值为绝对目录，然后清理 Docker 中的环境，重新执行 docker-compose up 命令，如下：

FROM livxtrm/devicefarmer:latest

USER root
RUN mkdir data && chown stf:stf data
USER stf
VOLUME ["/Users/zhudezhen/Desktop/xxxx/xxx/基于STF的iOS远程真机器控制部署指南/test/server/storage-temp/data"]

iOS15 设备支持不是特别好

测试下来，对 iOS15 的设备，链接不是很稳定，经常断开，wda 起不来。

quicktime 可以关掉吗？

连接上之后，可以关掉的。

偶尔 ctrl+c 关不掉服务，怎么办？

需要前往“活动监视器”，找到 coordinator 服务，强制关闭即可。
